智能設備箱——Secure“固”系列
Secure“固”系列智能設備箱為露天戶外環境使用而設計的全天候室外智能設備箱，具備防雨防塵、耐老化、防銹、智能控制、快速安裝等特點。箱體內部包含電源防雷器、配電單元、光纖熔纖盤、風扇、固纜座、箱門鎖等。箱內單元采用模塊化安裝，每個單元均可獨立更換。適用于雪亮工程、平安城市、智能交通等視頻監控應用。
箱體結構
Box structure
箱體正面圖
箱體側面圖

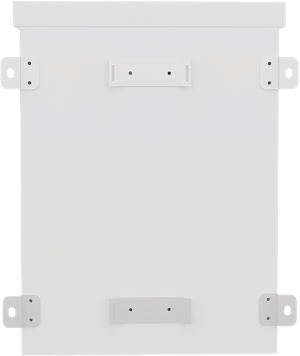

箱體背面圖
箱體開門圖
箱體內部結構圖
箱體內部結構圖
功能特點
Functional characteristics

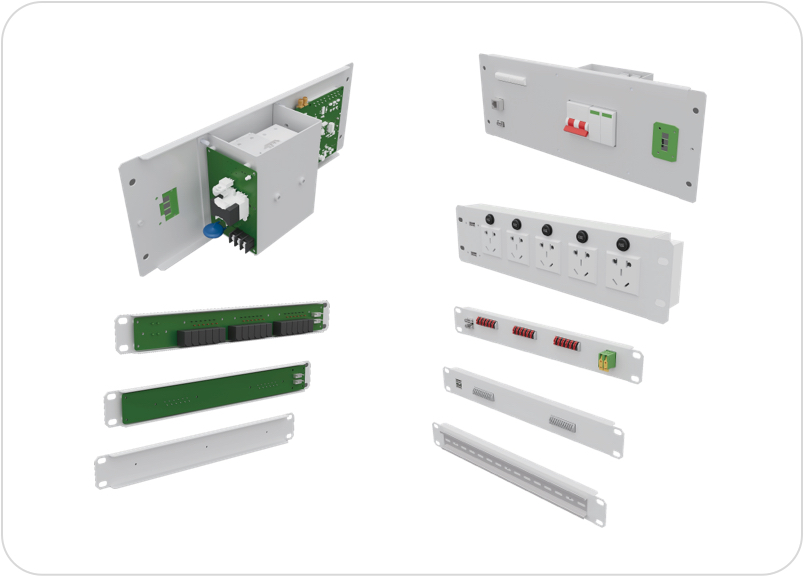

業務板卡靈活組合
按需選配隨心訂制
提供電源板卡、網絡防雷板塊，電源防雷模塊、數據模板等多種板卡，安裝方便快捷，可根據應用場景不同自由搭配。
前端智能管控
后端集中處理
前端采用供電檢測、網絡檢測、通道檢測加后端平臺確認等多重檢測機制,提供告警準確性。后端采用多重算法進行多維度數據分析，提供告警有效性。
精準定位故障
便于快速排障
精準區分市電、網絡、設備故障種類，細化判斷故障現象;支持市電異常、市電過壓、光纖故障、網絡流量異常、溫濕度異常、箱門異常開啟、箱體震動等多余種故障檢測。
工業級安全防護
高可靠性設計
支持工業級工作溫度范圍和專業的室外防雷,電源支持短路、過載、過壓、欠壓、漏電等電氣保護措施。采用零中斷供電技術、智能箱復位時供電不會中斷，繼續對視頻監控?cái)z像機供電，保證智能箱重啟階段視頻業務零中斷。
豐富供電接口
多種數據傳輸
提供AC220V.AC24V.DC12V多種類型供電模組，支持每路端口可遠程控制、支持有線，4G等多種方式進行數據傳輸；支持RS232/RS485/CAN/I2C/DI/DO等多種端口對接。
產品說明
Product description
高效散熱冷卻系統
頂蓋采用特殊延展設計，為箱體內部提供扇熱保護作用。

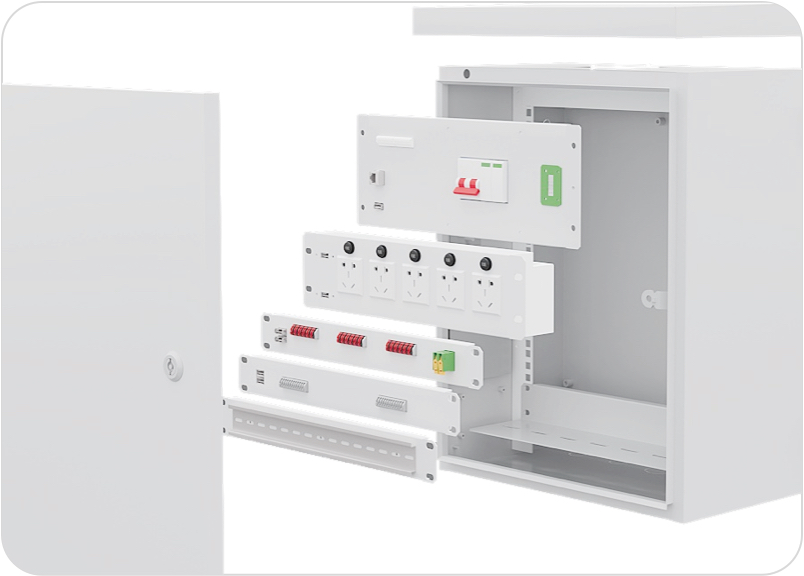

模塊化設計 精工打造
快拆式安裝背樑、空開安裝位、快拆式安裝板，承板多達9大系列內部機構系統無需擔心設備的排線和走線。
高防護 耐腐蝕
適應風沙、雷雨、鹽霧等惡劣的戶外天氣環境，內置發泡橡膠防水膠圈，密閉防水強，耐腐蝕老化。
高品質標準化組件
豐富的標準化配件，確保系統可靠性，安全性。
適配不同安裝方式
成熟的安裝方案牢固安全。能滿足掛墻和抱桿、落地等，箱體承重力1000kg。
專業工業涂裝設計
根據客戶需求、應用場景、價值、功能等，打造個性化設計。
產品參數
Product parameters
| Secure“固”系列 | ||||
|---|---|---|---|---|
| 型號 | THCB-S | 品牌 | 御·前衛 | |
| 開門方式 | 左開門 | 材質 | SGCC（熱浸鍍鋅鋼板） | |
| 防護等級 | IP55 | 顏色 |
|
|
| 電源輸入 | AC220V | 進線方式 | 底部進線 | |
| 工作溫度 | 環境溫度-30℃～+65℃ | 風道類型 | 上風道 | |
| 工作濕度 | 相對濕度≤95% ，大氣壓力：70～106Kpa，儲存溫度-45℃～+55℃ | |||
| 擴展端口 | 支持1/2/4/6/8路路由端口、支持2/4/6/8路交換端口、支持DC5V輸出可控端口、支持DC9V輸出可控端口、支持DC12V輸出可控端口、支持DC36V輸出可控端口、支持AC220輸出可控端口、支持防浪涌模塊、支持通訊模塊。 | |||
| 標準清單（A款） | 模組 | THMC-MGLTE1-1202：主控模組（計量+定位+LTE Cat1通訊)；THCE-DC012-03A-06S：1路 DC12V輸入;6路 DC12V/3A輸出模組； THCE-AC220-05A-03S：1路AC220V輸入;3路 AC220V/5A輸出模組；THCS-R-05ES：五口10/100M交換模組； | ||
| 配件 | 二合一天線、隔離開關、防浪涌保護器（40KA）、電磁鎖、散熱風扇；熔纖盤、網孔安裝板、固纜座、盤纖輪、抱桿壁掛套1件 | |||
| 功能 |
1、材質：箱體采用優質1.0厚度冷軋鋼板材料， 表面噴塑處理，防水、防塵、耐腐蝕 2、配置2P 32A隔離開關，40KA電源浪涌保護器； 3功能： ◇基于 ARM 架構，采用 Soc 技術，內置 MQTT、Ethernet 模塊可實現市電斷電檢測、溫控風扇、遠程控制、網絡傳輸監控、柜內溫度監控;通過物聯網或城域網實時與監控中心交互現場情況，當出現網絡中斷、設備損壞、市電中斷、柜內溫度過高時主動通告監控中心斷電斷網監測; ◇支持 2G、4G 等多種網絡進行物聯網數據傳輸，數據傳輸模式支持無線模式、有線模式、有線無線自動切換模式、無線備用模式; ◇定位功能:GNSS 自動定位，支持自動獲取經緯度，自動在平臺地圖上標識位置信息。支持位置變化跟蹤，實時更新位置變化信息; ◇智能化預警功能:支持錄像完整性巡檢、光纖鏈路故障檢測;服務器異常檢測;本機本體故障檢測;攝像機故障檢測等多種檢測預警； ◇電氣健康監測功能 支持輸入電壓、輸出電流、負載功率監測功能，監測范圍支持平臺端自定義設置，支持電壓、電流功率異常報警功能; ◇溫濕度監測功能:支持監測箱內實時溫度和濕度，可在客戶端設定溫濕度上下限，當溫濕度超過/低于閾值時、客戶端提示溫濕度過高/過低告警； ◇斷電監測功能;內置電源監測模塊，能夠在不需要后備電源的情況下，區分區域掉電(如市電掉電)、箱內掉電(如空開跳閘)告警，并能將告警信息上傳至平臺客戶端，平臺具有單獨的斷電狀態顯示圖標; ◇斷網監測功能:當機箱內網絡中斷時，可平臺端顯示斷網失聯告警; ◇遠程控制功能:支持遠程控制負載供電開啟、關閉和重啟功能，解決前端設備死機問題。支持遠程控制語音告警打開關閉功能。 ◇不間斷負載供電功能:支持在外部供電電源正常工作情況下，當機箱智能運維終端自身發生故障時，能夠保證機箱內部供電電路不間斷，不影響機箱內部取電設備的正常工作。 ◇遠程升級功能:支持通過客戶端遠程對設備進行系統升級更新功能。 ◇掃碼/遠程開箱功能:箱體門鎖采用電磁鎖，配合智能運維主機模塊可實現遠程開鎖、現場手機掃碼開鎖; ◇APP 聯動功能:App與客戶端數據雙向同步。 ◇含三年質保和物聯網通訊費 |
|||
| A 款 | B 款 | ||
|---|---|---|---|
| 外形尺寸（W*H*D) | 400*550*250 | 外形尺寸（W*H*D) | 350*480*170 |
| 箱內尺寸（W*H*D) | 398*487*229 | 箱內尺寸（W*H*D) | 328*408*153 |
| 重量 | 16KG | 重量 | 15KG |
以上參數僅供參考，B款參數以實際為主。（A.B款均可根據客戶需求定制）
