精準定位故障便于快速排障
精準區分市電、網絡、設備故障種類，細化判斷故障現象;支持市電異常、市電過壓、光纖故障、溫濕度異常、箱門異常開啟、箱體震動等多種故障檢測。
智能設備箱——Concise “易”系列
Concise “易”系列智能設備箱適合戶外環境使用，具備防雨、防塵、耐腐蝕、防銹、智能控制、高度集成等特點。整機設計整潔、美觀、包含電源防雷器、風扇、光纖熔纖盤、固纜座、箱門鎖等。適用于雪亮工程、平安城市、智能交通等視頻監控應用。
產品特點
Product features
箱體正面圖
箱體側面圖

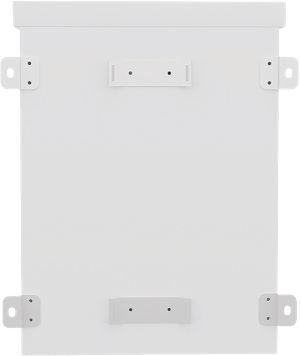

箱體背面圖

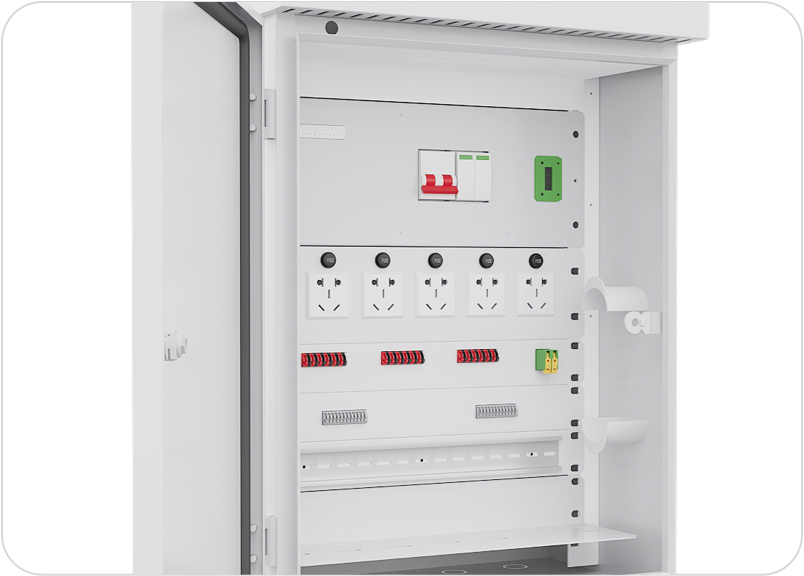

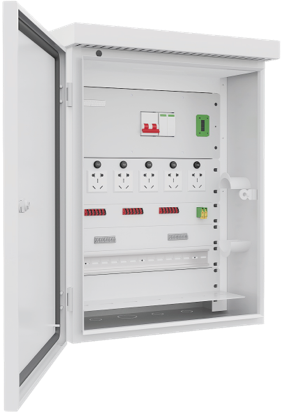

箱體開門圖

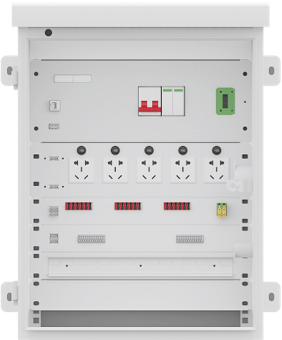

箱體內部結構圖
箱體內部結構圖
功能特點
Functional characteristics
精準定位故障便于快速排障
精準區分市電、網絡、設備故障種類，細化判斷故障現象;支持市電異常、市電過壓、光纖故障、溫濕度異常、箱門異常開啟、箱體震動等多種故障檢測。
前端智能管控后端集中處理
前端采用供電檢測、網絡檢測、通道檢測加后端平臺確認等多重檢測機制,提供告警準確性。后端采用多重算法進行多維度數據分析，提供告警有效性。
一體集成設計空間利用率大
一體化集成設計，減少內部空間占用，預留超過 2/3 空間用于放置業務設備。空間利用率大,實用性強。內部布局合理安裝調試便捷、強弱電分開布局，保持外觀簡潔美觀。
工業級安全防護高可靠性設計
支持工業級工作溫度范圍和專業的室外防雷,電源支持短路、過載、過壓、欠壓、漏電等電氣保護措施。采用零中斷供電技術、智能箱復位時供電不會停止，繼續對視頻監控攝像機供電，保證智能箱重啟階段視頻業務零中斷。
產品說明
Product description

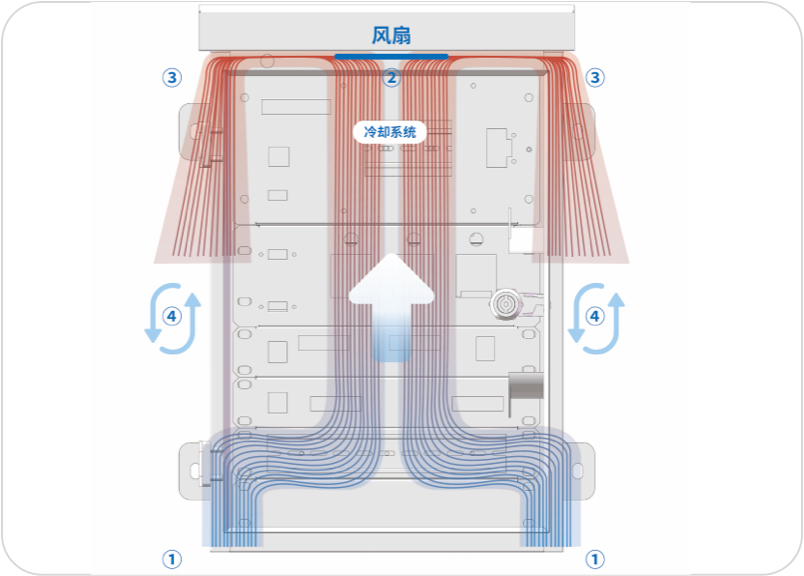

高效的散熱和溫度控制
渦輪增壓風扇，水平出風，充分利用空氣動力學和熱力學設計散熱系統。
精工鑄就品質
多套模具開發，經歷數十道加工工序，上百次精密測試，承重力1000kg。
防水防雪防雷 經久耐用
防護等級可達IP55，防酸雨腐蝕防雷電抗紫外線老化。
durst 5D 定制門板涂裝
工業級UV固化油墨，色澤鮮艷在戶外陽光下保持持久的色彩。

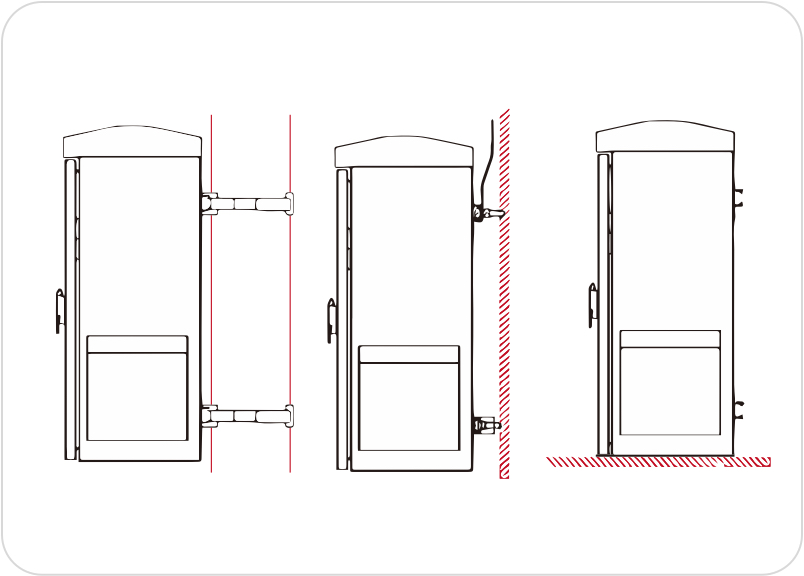

適配不同安裝方式
配備不同的安裝零件，可滿足不同的安裝方法，抱桿式、掛墻式、落地式。
3標準機架式結構豐富的標準化模塊庫
模塊兼容、靈活空間、快拆快裝
產品參數
Product parameters
| Concise “易”系列 | ||||
|---|---|---|---|---|
| 型號 | THCB-C | 品牌 | 御·前衛 | |
| 開門方式 | 左開門 | 材質 | SGCC（熱浸鍍鋅鋼板） | |
| 防護等級 | IP55 | 顏色 |
|
|
| 電源輸入 | AC220V | 進線方式 | 底部進線 | |
| 工作溫度 | 環境溫度-30℃～+65℃ | 風道類型 | 上風道 | |
| 工作濕度 | 相對濕度≤95% ，大氣壓力：70～106Kpa，儲存溫度-45℃～+55℃ | |||
| 擴展端口 | 支持1/2/4/6/8路路由端口、支持2/4/6/8路交換端口、支持DC5V輸出可控端口、支持DC9V輸出可控端口、支持DC12V輸出可控端口、支持DC36V輸出可控端口、支持AC220輸出可控端口、支持防浪涌模塊、支持通訊模塊。 | |||
| 標準清單（A款） | 模組 | THMC-XXLET1-1202 ：主控模組（LTE Cat1通訊)；THCE-DC012-03A-03S：1路 DC12V 輸入;3路 DC12V /3A 輸出模組； THCE-AC220-05A-02S：2路 AC220V /5A輸出模組； | ||
| 配件 | 天線、隔離開關、防浪涌保護器（20KA）、機械鎖、散熱風扇、熔纖盤、層板、抱桿壁掛套件； | |||
| 功能 |
1、材質：箱體采用優質1.0厚度冷軋鋼板材料， 表面噴塑處理，防水、防塵、耐腐蝕 2、配置2P 32A隔離開關，40KA電源浪涌保護器； 3、功能： ◇可實現市電斷電檢測、溫控風扇、遠程控制、網絡傳輸監控、柜內溫度監控;通過物聯網或城域網實時與監控中心交互現場情況，當出現網絡中斷、設備損壞、市電中斷、柜內溫度過高時主動通告監控中心斷電斷網監測; ◇支持 2G、4G 等多種網絡進行物聯網數據傳輸，數據傳輸模式支持無線模式、有線模式、有線無線自動切換模式、無線備用模式; ◇智能化預警功能:支持錄像完整性巡檢、光纖鏈路故障檢測;服務器異常檢測;本機本體故障檢測;攝像機故障檢測等多種檢測預警； ◇電氣健康監測功能 支持輸入電壓、輸出電流、負載功率監測功能，監測范圍支持平臺端自定義設置，支持電壓、電流功率異常報警功能; ◇溫濕度監測功能:支持監測箱內實時溫度和濕度，可在客戶端設定溫濕度上下限，當溫濕度超過/低于閾值時、客戶端提示溫濕度過高/過低告警； ◇斷電監測功能;內置電源監測模塊，能夠在不需要后備電源的情況下，區分區域掉電(如市電掉電)、箱內掉電(如空開跳閘)告警，并能將告警信息上傳至平臺客戶端，平臺具有單獨的斷電狀態顯示圖標; ◇斷網監測功能:當機箱內網絡中斷時，可平臺端顯示斷網失聯告警; ◇遠程控制功能:支持遠程控制負載供電開啟、關閉和重啟功能，解決前端設備死機問題。支持遠程控制語音告警打開關閉功能。 ◇不間斷負載供電功能:支持在外部供電電源正常工作情況 下，當機箱智能運維終端自身發生故障時，能夠保證機箱內部供電電路不間斷，不影響機箱內部取電設備的正常工作； ◇遠程升級功能:支持通過客戶端遠程對設備進行系統升級更新功能； ◇APP 聯動功能:App與客戶端數據雙向同步。 ◇含三年質保和物聯網通訊費 |
|||
| A 款 | B 款 | ||
|---|---|---|---|
| 外形尺寸（W*H*D) | 400*550*250 | 外形尺寸（W*H*D) | 350*480*170 |
| 箱內尺寸（W*H*D) | 398*487*229 | 箱內尺寸（W*H*D) | 328*408*153 |
| 重量 | 16KG | 重量 | 15KG |
以上參數僅供參考，B款參數以實際為主。（A.B款均可根據客戶需求定制）
